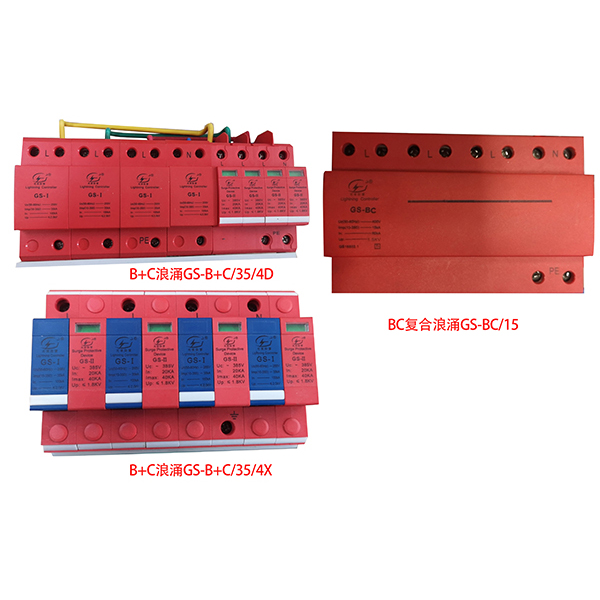

復合型電浪涌保護器內部設計采用將n個壓敏電阻(MOV)、n個陶瓷放電管(GTD)、n個瞬態二極管(TVS)、浪涌電阻(SR)、溫度控制保險管等各種防雷、瞬態過電壓保護元器件通過矩陣的方式排列在PCB電路板上，充分利用不同元器件的優點，發揮其作用，使得它具有普通模塊不具備的優點。

1、殘壓低:

        復合型電浪涌保護器可以一次性地將6KV以上的浪涌電壓抑制到系統較大工作電壓的2倍以下，三相的可以抑制到800V，單相的可以抑制到600V以下;而模塊式防雷器要經過B級、C級、D級三級防護才能達到1000V左右。

        為什么殘壓會低?復合型電浪涌保護器采用的多個壓敏電阻并聯，改變傳統的模塊式防雷器的單一壓敏電阻結構，實驗室研究表明，多個壓敏電阻并聯給出的殘壓要遠遠小單一壓敏電阻的殘壓，再加上陶瓷放電管和瞬態二極管都具備抑制較高的箝位電壓，串聯電路和三層大電流濾波本身的特性也能有效抑制較高的箝位電壓。

        箝位電壓(殘壓)低有什么意義?如果殘壓過高,超出被保護系統的工作電壓幾倍以上，甚至達到2KV以上，盡管它附加并作用在被保護設備的時間只有幾個微秒,不足以立即對被保護設備產生損壞,但頻繁的作用,必將造成被保護設備過早被漸進式損壞,而影響系統的正常運行,隨著大規模集成電路技術的迅速發展，電子、電氣系統的電子集成化程度越來越高，大量高精度、高靈敏度電子元器件得到了廣泛的應用，為了更加有效抑制雷電和各種電浪涌造成的破壞，需要對電浪涌保護器提出更高的要求，實踐證明，殘壓越低，其安全性就越高，只有殘壓小到較大工作電壓2倍以下，才能保證被保護設備不被損壞。

2、全保護、一體化

        復合型電浪涌保護器由于采用PCB板矩陣排列MOV、GDT、TVSS，不但具備相(線)對地的共模保護，還通過合理的電路的設計，充分考慮到相(線)之間由于各種耦合引起的電浪涌不斷出現的可能，使復合型電浪涌保護器同時滿足差模和共模的保護要求，具備了相、線之間的保護。

        全保護一體化的意義:從相關統計數據分析，由于電磁干擾起的各類電浪涌造成的電子、電氣設備以及人身傷害中。相線對地產生的電浪涌只占23-27%，而由各種耦合產生的相線之間的電浪涌占60%以上，遠遠高于相、線對地產生的電浪涌，通常模塊式電浪涌保護器在一般情況下只能滿足相線對地的保護，只有通過增加模塊數量，到少要7個模塊，才能滿足相線之間的保護作用。

3、三層大電流濾波功效

        復合型全保護一化化電浪涌保護器在設計充分考慮到電浪涌產生原因的不確定性，設計上采用多層大電流濾波功能，靠前層采用多個壓敏電阻和放電管分別矩陣排列，然后進行串聯，滿足較大通流量的要求，組成靠前層過流泄流保護;在第二層繼續采用壓敏電阻與放電管分別矩陣排列，加強和保證通流能力的穩定性，第三層采用多個壓敏電阻并聯和瞬態二極管并聯，再進行串聯，在第三層主要發揮瞬態二極管響應時間快的優點，較后通過三層矩陣排列，形成了三層泄流保護電路.

        三層大電流濾波的意義和作用:當靠前層遭受電浪涌的沖擊造成損害時，第二、三層繼續擔當保護的責任，特別是電浪涌連續不斷沖擊情況下,它的作用和意義就顯得特別。三層大電流泄流設計既做到大電流濾波功能，起到了多層保護作用，把壓敏電阻、陶瓷放電管和瞬態二極管的各自作用發揮到極點，有效抑制了過電壓，做到了箝位電壓更低，同時可以承受電浪涌的連續不斷的沖擊。

4、響應時間短

        復合型電浪涌保護器的響應時間一般在小于5鈉秒，有些甚至更短，達到1納秒。

        為什么復合型電浪涌保護器的響應時間更短?一般模塊式電浪涌保護器的響應時間小于25ns(納秒)，所謂響應時間，就是指當暫態過電壓作用于放電元器件擊穿限壓的時間，壓敏電阻響應時間小于25ns(納秒)，放電管的響應時間更長，瞬態二極管的響應時間小于1ns(納秒)甚至更低。所有電浪涌保護器所標出的響應時間是指產品中較短的保護元器件的響應時間，如標出小于25ns，說明它結構是單一壓敏電阻或壓敏電阻與陶瓷放電管串聯合用結構，復合型電浪涌保護器響應時間小于5納秒，是采用了瞬態二極管，因為瞬態二極管響應時間一般都小于1納秒，加上電路延時和管腳延長的所產生的損耗，它的響應時間在5納秒。

        響應時間短有什么意義?響應時間小于25ns能滿足一般電氣化設備要求，但隨著大規模集成電路的發展，供、配電系統的自動化，智能化程度大提高、電子設備的高精度、高靈敏度化，許多電子設備內部元器件靈敏程度也大大提高，大量采用一些過電壓、放電元器件來進行電壓、放電元器件的響應時間一般都在小于25ns，甚至達到5個納秒，如果電浪涌保護器內部的元器件質量有問題、老化或失效，響應時間肯定會延長，電浪涌保護器就不能搶先于被保護設備內部的過電壓、放電元器件啟動，就失去了保護的意義。

5、漏電流為零:

        復合式電浪涌保護器采用壓敏電阻、氣體放電管和瞬態二極管組合的放電電路，陶瓷放電管在其中擔當開關作用，有效阻隔了壓敏電阻的泄漏電流，所以它的漏電電流為零，

為什么漏電電流為零?通常的電浪涌保護器采用一個或幾個壓敏電阻作主放電電路。因壓敏電阻有一致命的缺點:有不規則的泄漏電流，壓敏電阻工作一段時間后，特別是性能較差的壓敏電阻，因漏電流變大會加速老化或發熱自爆，而放電管的性能在此可以充當開關的作用，可以有效解決漏電流問題。

        漏電電流為零的的意義:漏電電流大小直接關系到壓敏電阻的工作的穩定性，關系到電浪涌保護器的使用壽命，是電浪涌保護器較為重要的指標，一般單一壓敏電阻的電浪涌保護器是依據壓敏電阻的使用壽命決定，一般在3-5年，不會更長，復合型浪涌保護器的使用壽命比普通模塊式電浪涌保護器更長，一般在10年，甚至達到15年。

6、過流、過溫保護:

        復合型電涌保護器采用控溫控流模式電路，通過溫控保險絲對過熱現象進行阻隔，當發生過流現像導致電浪涌保護器的元器件發生自爆自熱現像時，能及時、有效、迅速地使電浪涌保護器與電網隔離，電子溫控比機械脫反應快10倍以上。

7、安裝方便

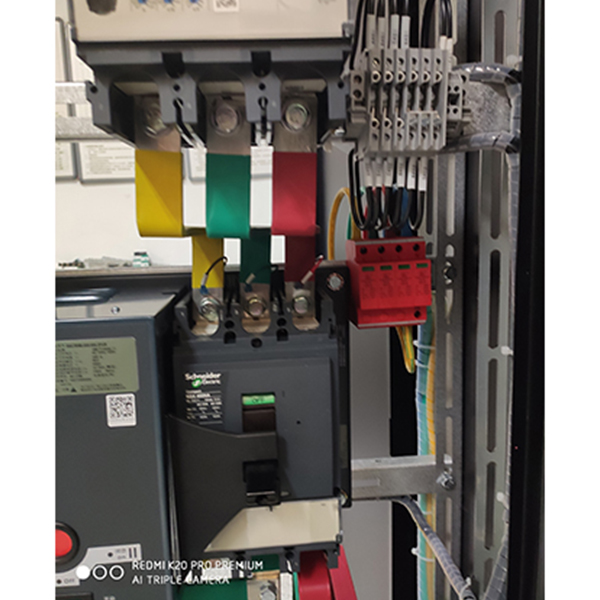

        復合型電浪涌保護器在安裝上突破了傳統的模塊式電浪涌保護器安裝上的局限性，不但可以安裝在35MM的導軌上，還可以在各種條件和不同方向的情況下進行安裝。
